en el menú Archivo de la pestaña de Simulación. El cuadro de diálogo para configurar la simulación se muestra a continuación.Utilice este cuadro de diálogo para configurar los ajustes generales de simulación.
Para configurar los ajustes generales de simulación, seleccione Simulación en el índice de contenidos en la izquierda de la ventana de configuración, o haga clic en el icono de ajustes de simulación en el menú Archivo de la pestaña de Simulación. El cuadro de diálogo para configurar la simulación se muestra a continuación.
 |
|

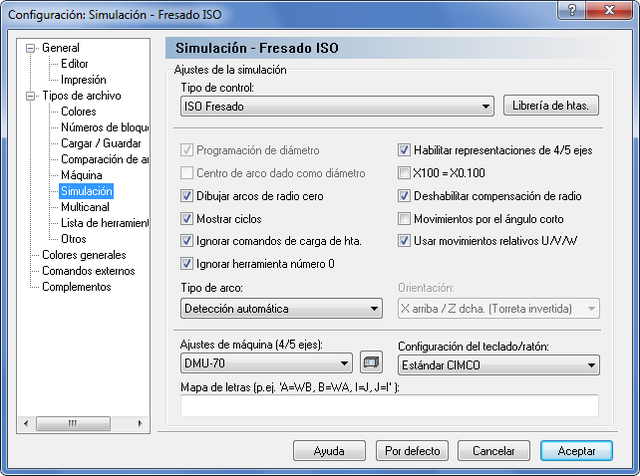

Configuración de la simulación. |
 |
Sólo las opciones de simulación para el tipo de archivo seleccionado están activas. Todas las otras opciones están deshabilitadas. |
Use esta lista desplegable para especificar el tipo de control CNC que será utilizado para realizar la simulación.
Haga clic en este botón para configurar la librería de herramientas asignada al control seleccionado. Puede encontrar información sobre configuración de herramientas en la sección Herramienta.
Seleccionando esta opción, podrá seleccionar la programación de diámetro.
Marque esta opción para seleccionar la programación de diámetro también para centros de arco (coordenada I).
Seleccione esta opción si debe ser dibujado un círculo completo para arcos con el mismo punto inicial y final.
Seleccione esta opción para representar gráficamente los ciclos.
Si esta opción está seleccionada, se ignorarán los comandos de carga de herramienta (como M6).
|
Puede especificar el comando de carga de herramienta en la ventana de Configurar Máquina. |
Seleccione esta opción para ignorar la herramienta número 0. Esto es útil si se utiliza T0/T00/T0000 para cancelar la compensación de longitud.
Seleccione esta opción para habilitar la simulación de operaciones de fresado de 4 y 5 ejes.
Cuando esta opción está seleccionada, el programa asumirá que los valores sin separador decimal son 1/1000 de un movimiento normal.
Seleccione esta opción para deshabilitar la compensación del radio de la herramienta.
Seleccione este opción para usar el ángulo más corto cuando se realiza un movimiento circular.
'Ejemplo: Para ir de 359 grados a 1 grado, la simulación se moverá normalmente 358 grados en sentido horario. Con esta opción habilitada, sólo se realiza un movimiento de 2 grados en sentido antihorario.
Seleccione esta opción si U/V/W deben ser usados como movimientos relativos.
Seleccione en esta lista desplegable el tipo de arco a utilizar.
Utilice este campo para especificar la orientación de la representación para operaciones de torneado.
Utilice esta lista desplegable para especificar el tipo de máquina a utilizar. El tipo de máquina/geometría es importante para la simulación de 5 ejes. Haga clic en el icono de la derecha
para realizar la configuración de la máquina para operaciones de 5 ejes.
Utilice este campo para seleccionar la configuración del teclado que desea utilizar.
Use este campo para establecer un mapa de asignación de las letras por defecto a las diferentes secuencias.
Ejemplo: Si un control CNC usa XA para la rotación del eje A, especifique 'A=XA' en este campo y podrá utilizar la letra A para indicar una rotación en torno al eje A.
Ejemplo: Si una máquina tiene intercambiados los eje X e Y, especifique 'X=Y, Y=X'.
