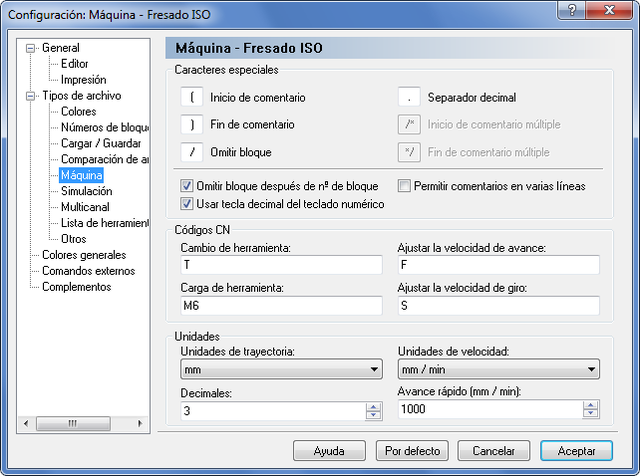

en el menú Tipo de archivo de la pestaña del Editor. El cuadro de diálogo de configuración de máquina se muestra a continuación.Para configurar los caracteres y comandos específicos del tipo de máquina, seleccione Máquina en el índice de contenidos en la izquierda de la ventana de configuración, o haga clic en el icono de Modelos de máquina en el menú Tipo de archivo de la pestaña del Editor. El cuadro de diálogo de configuración de máquina se muestra a continuación.
 |
|
Configuración del tipo de máquina |
Especifique en este campo el carácter de inicio de comentario.
Especifique en este campo el carácter de fin de comentario.
Introduzca aquí el carácter de omisión de bloque. Si no quiere utilizar un carácter de omisión de bloque, simplemente deje este campo vacío.
Introduzca el separador decimal aquí (típicamente punto '.' o coma ',').
Utilice este campo para especificar la secuencia de inicio de comentario en múltiples líneas.
Utilice este campo para especificar la secuencia de fin de comentario en múltiples líneas.
Seleccione esta opción si el carácter de omisión de bloque definido en el campo 'Omitir bloque' debe ser introducido después del número de bloque. Si no selecciona esta opción, el carácter de omisión de bloque se introducirá antes del número de bloque.
 |
Puede especificar otro carácter de omisión de bloque en el campo Omitir bloque, si es necesario. |
Si esta opción está seleccionada, la tecla decimal del teclado numérico insertará el carácter de separación decimal especificado en el campo 'Separador decimal'.
Seleccione esta opción para permitir que los comentarios ocupen varias líneas. Debe especificar los caracteres de inicio y fin de comentario múltiple más arriba.
Use este campo para especificar el prefijo de cambio de herramienta.
Ejemplo: Si el número de herramienta está definido como T010101, especifique 'T' en este campo.
Use este campo para especificar el comando de carga de herramienta. Si el comando de carga de herramienta se encuentra en la misma línea que el comando de cambio de herramienta, la herramienta es cargada inmediatamente.
Ejemplo: N1230 T020202 M6.
Utilice este campo para especificar el prefijo de la velocidad de avance.
Ejemplo: Si la velocidad de avance está especificada como F1000, introduzca 'F' en este campo.
Utilice este campo para especificar el prefijo de la velocidad de giro del eje.
Ejemplo: Si la velocidad de giro está especificada como S1000, introduzca 'S' en este campo.
Use esta lista desplegable para especificar las unidades de la trayectoria.
Use esta lista desplegable para especificar las unidades de la velocidad de avance.
Utilice este campo para especificar el número de decimales que serán mostrados en la simulación, etc.
Utilice este campo para introducir la velocidad de avance rápido en las unidades especificadas en el campo 'Unidades de velocidad'.
|
Los ajustes de máquina sólo afectarán al tipo de archivo seleccionado. |
