Ajouter une barre d'état machine à l'écran opérateur

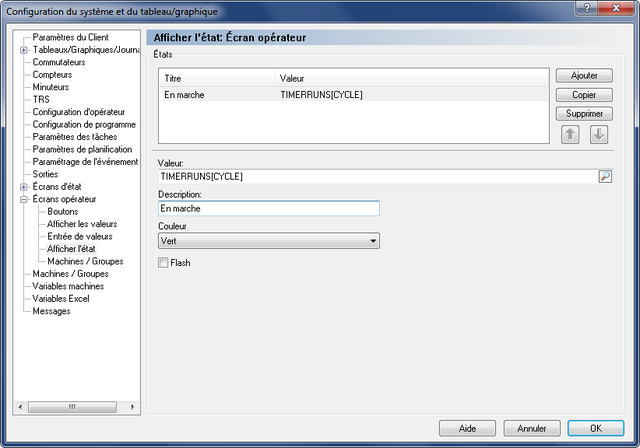

L'état actuel de la machine peut également être affiché sur l'écran opérateur. La configuration est la même que celle des États de l'écran en temps réel. Cliquez sur Paramètres / Configuration du système / Écrans opérateur puis sur Afficher l'état. Cliquez sur le bouton Ajouter à droite pour ajouter l'état "En marche" comme indiqué ci-dessous:

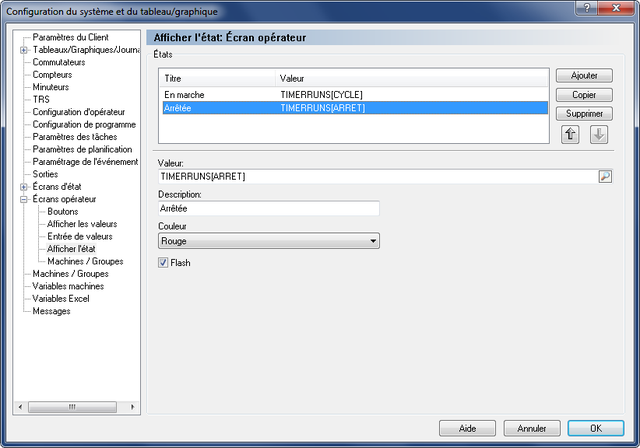

Cliquez sur l'icône de recherche à droite du champ Valeur et sélectionnez TIMERRUNS[CYCLE] pour l'état "En marche". Cela est vrai lorsque le minuteur CYCLE est en marche et faux lorsqu'il est arrêté. Ajouter l'état "Arrêté" de la même manière mais en choisissant TIMERRUNS[ARRET] comme valeur et le rouge comme couleur. Si vous cochez l'option "Flash", l'indicateur rouge clignote pour attirer l'attention des opérateurs.

L'écran en temps réel devrait maintenant ressembler à l'image ci-dessous, avec la barre colorée passant du rouge au vert lorsque la machine s'arrête et redémarre.
