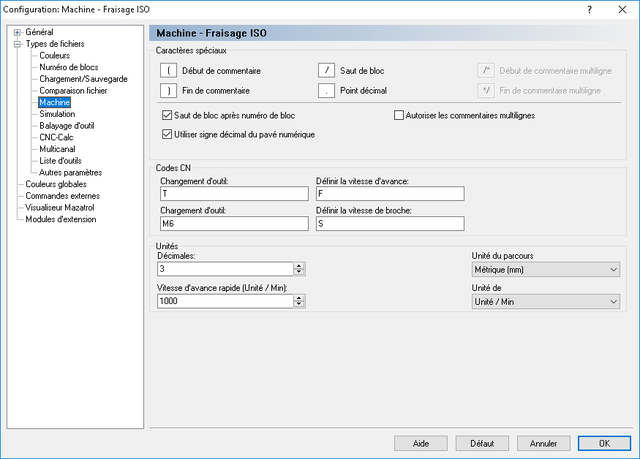

du menu Type d fichiers de l'onglet Éditeur. Ci-dessous, la boite de dialogue de 'Machine':Pour configurer les caractères et commandes spécifiques à une machine, sélectionnez Machine à partir du menu Type de fichiers se trouvant sur la gauche de la fenêtre de configuration de l'Éditeur ou cliquez sur l'icône du menu Type d fichiers de l'onglet Éditeur. Ci-dessous, la boite de dialogue de 'Machine':
 |
|
Configuration du type de machine |
Saisissez le caractère de début de commentaire ici, par exemple (.
Saisissez le caractère de fin de commentaire ici, par exemple ).
Saisissez le caractère de saut de bloc ici. Laissez le champ vide si vous ne désirez pas de caractère de saut de bloc.
Entrez le séparateur décimal ici (point décimal ou virgule).
Utilisez ce champ pour indiquer la chaîne de caractères pour le début du commentaire multiligne.
Indiquez la chaîne de caractères pour la fin du commentaire multiligne dans ce champ.
Cochez cette case si le saut de bloc doit être inséré après le numéro de bloc. Si la case n'est pas cochée, le saut de bloc sera placé juste avant le numéro de bloc.
 |
Vous pouvez si nécessaire saisir un autre caractère de saut de bloc dans le champ Saut de bloc. |
Cochez cette case si la touche de décimal du pavé numérique doit insérer le signe décimal indiqué ci-dessus.
Cochez cette option pour autoriser l'utilisation de commentaires multilignes.
Utilisez ce champ pour indiquer le préfixe du changement d'outil.
Exemple: Si le numéro d'outil est défini comme T010101, indiquez T dans ce champ.
Utilisez ce champ pour indiquer la commande de chargement d'outil. Si la commande de chargement d'outil se trouve sur la même ligne que celle du changement d'outil, alors l'outil est chargé immédiatement.
Exemple: N1230 T020202 M6.
Utilisez ce champ pour indiquer le préfixe de la vitesse d'avance.
Exemple: Si la vitesse d'avance est définie comme F1000, saisissez F dans ce champ.
Utilisez ce champ pour indiquer le préfixe de la vitesse de broche.
Exemple: Si la vitesse de broche est définie comme S1000, saisissez S dans ce champ.
Sélectionnez l'unité du chemin d'outil sur la liste déroulante.
Sélectionnez l'unité de la vitesse d'avance sur la liste déroulante.
Utilisez ce champ pour indiquer le nombre de décimales à afficher dans la simulation etc.
Utilisez ce champ pour définir la vitesse d'avance rapide.
|
Les paramètres machines n'affecteront que le type de fichier sélectionné. |
