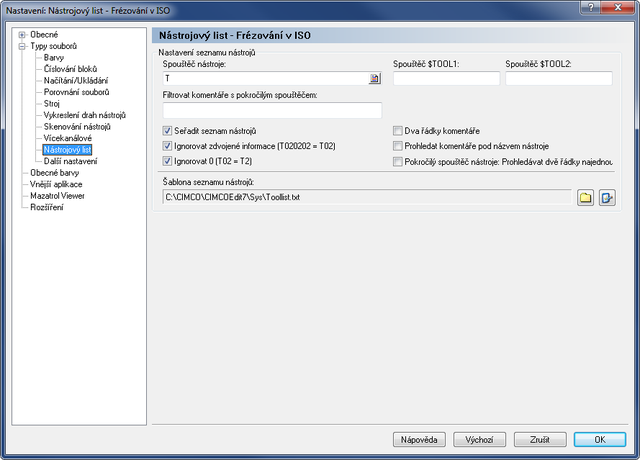

Nástrojový list

Spouštěč nástroje

Do tohoto pole zadejte spouštěč nástroje.

Příklad: Pokud stroj používá T01 pro nástroj 01, zadejte do tohoto pole T.

Spouštěč $TOOL1 / $TOOL2

Použijte tato pole pro zadání pokročilého spouštěče, který má být použit pro vygenerování proměnné $TOOL1/2.

Příklad: Pro zahrnutí hodnoty, zadané za R, do následující řádky: (T1 5MM DRILL R33), zadejte spouštěč R<[0-9]+>. To přiřadí hodnotu R33 k $TOOL1.

Filtrování komentářů s pokročilým spouštěčem

Použijte toto pole pro zadání pokročilého spouštěče (regulárního výrazu), který bude použit pro filtrování komentářů. Řádky komentářů se použijí, pouze pokud budou výrazu odpovídat.

Filtr komentářů se hodí, pokud je každý nástroj obklopen dalšími komentáři, jak je zobrazeno níže:

(**********************)
(* KULOVÁ FRÉZA D6           *)
(**********************)
T3

Se standardním nastavením bude seznam nástrojů:

T3 **********************

Pro dosažení správného popisu nástroje můžete přidat tento regulární výraz: [A-Z0-9 ]+
To zajistí, že komentář nástroje bude obsahovat písmena, čísla a mezery. Seznam nástrojů pak bude:

T3 * BALL MILL D6 *

Seřadit seznam nástrojů

Zaškrtněte toto políčko pro třídění seznamu nástrojů.

Ignorovat zdvojené informace (T020202 = T02)

Ignoruje duplicitní/zásobníkové informace v čísle nástrojů, tedy T020202 by mělo být uvedeno jako T02.

Ignorovat 0 (T02 = T2)

Ignoruje úvodní nuly v číslech nástroje, tedy T02 by mělo být uvedeno jako T2.

Dva řádky komentáře

Zaškrtněte toto políčko, pokud komentář nástroje tvoří dva řádky.

Prohledat komentáře pod názvem nástroje

Zaškrtněte toto políčko, pokud je komentář nástroje vždy umístěn pod řádkem výměny nástroje.

Pokročilý spouštěč nástroje: Prohledávat dva řádky najednou

Zaškrtněte toto pole, pokud má pokročilý spouštěč nástroje prohledávat dva řádky najednou.

Šablona seznamu nástrojů

Použijte toto políčko pro zadání adresáře šablony seznamu nástrojů. Klikněte na ikonu složky napravo pro výběr šablony seznamu nástrojů.
