Po nainstalování CIMCO Edit v7 na váš počítač je prvním krokem otevření CNC programu. Docílíte toho tím, že nejdříve spustíte CIMCO Edit v7 dvojím kliknutím na ikonu na ploše a volbou Frézování v ISO, jako vhodného typu souboru. V tomto příkladu otevřete CNC frézovací soubor 4202.nc ze složky 'CNC programs of type 4000' (Zde klikněte a tím stáhnete zip soubor s CNC programem).
Hlavní soubor programu je 4202.nc FLANGE (FL) (příruba) a obsahuje dva podprogramy, 4002.nc a 4003.nc. Program 4002.nc je frézování kontury vnějšku příruby (FL) a 4003.nc je obrys kontury vnitřní příruby. Protože není číslování bloků pro všechny soubory jednotné, měli byste nastavit čísla bloků s intervalem 10 v celém programu MPF4202.nc.

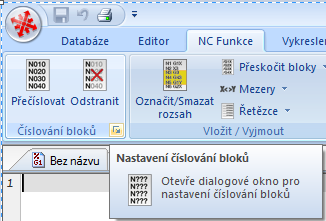

Klikněte na malou ikonu Otevření dialogu
v liště 'Číslování bloků'' v záložce 'NC Funkce' pro otevření dialogu Nastavení číslování bloků. Nyní nastavte požadované parametry v oknu dialogu "Číslování bloků - Frézování v ISO" podle FL programu, souboru 4202.nc (viz NC Program FLANGE (FL) (příruba)).
 |
|
Otevření okna nastavení čísel bloků. |
Teď odstraňte staré číslování bloků kliknutím na ikonu
Odstranit a pak vložte nová čísla bloků kliknutím na
Přečíslovat.
To zajistí, že budou čísla bloků v celém souboru programu 4202.nc rovnoměrně rozmístěna. Všimněte si prosím, že všechny řádky komentářů, začínající s kulatou závorkou nebo znakem %, nejsou očíslovány (viz NC Program FLANGE (FL) (příruba)).
Další informace o podprogramech SPF4002 a SPF4003 získáte po kliknutím na ikonu
Vykreslení otevřeného programu v záložce Vykreslení drah nástrojů. Toto okno zobrazí vykreslení aktuálního okna a provede vizualizaci všech drah nástrojů CNC programu MPF4202 (viz Vykreslení CNC programu FLANGE (příruba)).
Dynamická simulace drah nástrojů se zobrazí po kliknutí na
Spustit / zastavit simulaci v pravém dolním rohu okna vykreslování.
Je vidět přejezd nástroje T6 z pozice výměny nástrojů (X-100, Y0, Z40) k vnější kontuře pro najetí / vyjetí s kružnicemi o poloměru 5 mm. Stejným způsobem najede nástroj T14 k vnitřní kontuře.
