Vista

This section describes the View menu of the optional 3D/2D Backplot command. These functions define how the representation of the current file is done during the simulation.

Después de seleccionar una vista, puede reiniciar la simulación gráfica de la trayectoria.

Es posible cambiar a una vista diferente durante la simulación.

Acercar / Rueda del ratón

Click on this icon to enlarge the view by "zooming in" the entire plot for a detailed view.

Alejar / Rueda del ratón

Click on this icon to reduce the view by "zooming out".

Ajustar a la ventana / Botón central del ratón

Click this icon to adjust the plot view to the size of the window.

Ampliar selección

Haga clic en este icono para ampliar el área seleccionada.

Ampliar elementos

Haga clic en este icono para ampliar el elemento seleccionado.

Restaurar vista

Click this icon for the default perspective view (initial size and position).

Vista superior (XY / G17)

Haga clic en este icono para ver la simulación desde la parte superior.

Vista inferior (XY)

Haga clic en este icono para ver la simulación desde la parte de abajo.

Vista frontal (XZ / G18)

Haga clic en este icono para ver la simulación desde la parte frontal.

Vista posterior (XZ)

Haga clic en este icono para ver la simulación desde la parte de atrás.

Vista izquierda (YZ / G19)

Haga clic en este icono para ver la simulación desde la izquierda.

Vista derecha (YZ)

Haga clic en este icono para ver la simulación desde la derecha.

Vista desde herramienta

Haga clic en este icono para ver la simulación desde el punto de vista de la herramienta.

Medir distancia

Haga clic en este icono para medir la distancia entre 2 puntos.

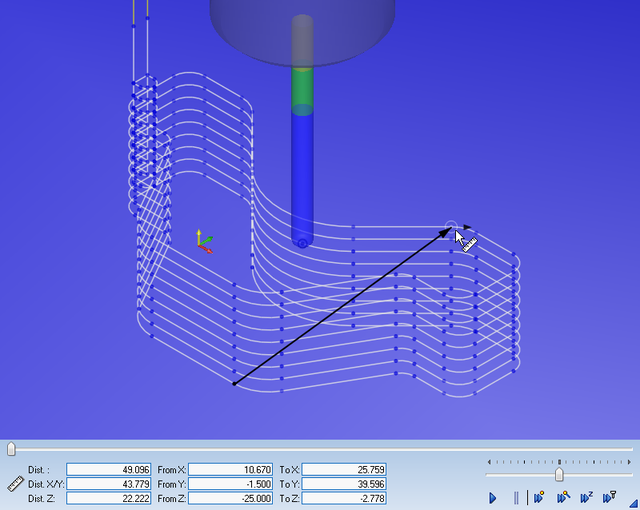

Si quiere medir la distancia entre dos puntos de la trayectoria generada, seleccione esta opción y el puntero mostrará una regla. Mueva el puntero al primer punto y presione el botón izquierdo del ratón para seleccionarlo (el punto se vuelve negro). Arrastre el puntero al segundo punto (o punto 3, 4, 5, etc.) mientras mantiene presionado el botón del ratón para obtener la distancia absoluta (en el espacio) y la distancia en el plano XY (G17) y el plano ZX (G18) entre los dos puntos.

Medición de distancias.

Rotar vista

Seleccione este elemento para rotar la vista.

Acercar / Alejar

Seleccione este elemento para hacer zoom.

Mover vista

Seleccione este elemento para encuadrar la vista.

Mostrar cuadro delimitador

Haga clic en este icono para mostrar el cuadro (o paralelogramo) delimitador de la trayectoria.

Definir posición del origen

Seleccione este elemento para definir la posición del origen.

Mostrar control del gráfico

Seleccione este elemento para mostrar u ocultar el panel de control de la simulación.
