CNC-Maschine

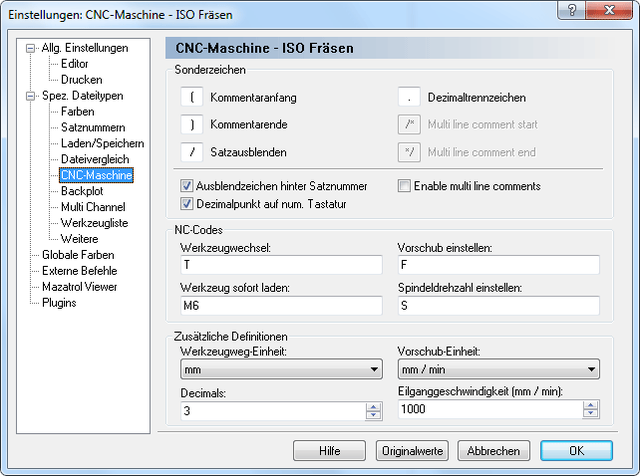

Zur Konfiguration maschinenspezifischer Zeichen und Befehle klicken Sie in der Menüzeile zuerst auf 'Einstellungen', dann auf 'Spez. Dateitypen' und schließlich auf CNC-Maschine. Sie erhalten damit den Dialog 'CNC-Maschinen-Konfiguration'.

Sonderzeichen

Kommentaranfang

Tragen Sie hier das Sonderzeichen für 'Kommentaranfang' - z.B. '(' - ein.

Kommentarende

Tragen Sie hier das Sonderzeichen für 'Kommentarende' - z.B. ')' - ein.

Satzausblenden

Setzen Sie hier das Sonderzeichen für 'Ausblendbarer Satz' ein. Wollen Sie kein Zeichen für das Satzausblenden bestimmen, dann lassen Sie das Feld einfach frei.

Dezimaltrennzeichen

Bestimmen Sie hier das Dezimaltrennzeichen (Dezimalpunkt oder -komma).

Start von mehrzeiligen Kommentare

Verwenden Sie dieses Feld, um die Zeilenfolge zum Anfang eines Kommentars über mehrere Zeilen festzulegen.

Ende von mehrzeiligen Kommentaren

Verwenden Sie dieses Feld, um die Zeilenfolge am Ende eines Kommentars über mehrere Zeilen festzulegen.

Ausblendzeichen hinter Satznummer

Haken Sie dieses Feld ab, wenn das Satzausblendzeichen (steuerungsspezifisch) hinter der Satznummer steht. Lassen Sie das Feld offen, wenn das Satzausblendzeichen vor der Satznummer steht.

Wenn anstelle des üblichen Satzausblendzeichens ('/') ein anderes erforderlich ist, können Sie es im Feld Satzausblenden des Dialogs 'CNC-Maschinen-Konfiguration' einsetzen.

Dezimalpunkt auf numerischer Tastatur

Haken Sie dieses Feld ab, wenn Sie mit der Dezimalkomma-Taste der numerischen Tastatur einen Dezimalpunkt schreiben wollen.

Mehrzeilige Kommentare aktivieren

Wählen Sie diese Option aus, um die Einfärbung von mehrzeiligen Kommentaren zu aktivieren.

NC-Codes

Werkzeugwechsel

Tragen Sie in dieses Feld das Präfix für den Werkzeugwechsel ein.

Beispiel: Wenn die Werkzeugnummer mit T0101 spezifiziert ist, tragen Sie 'T' als Präfix ein.

Werkzeug sofort laden

Geben Sie hier den Befehl zum sofortigen Laden des Werkzeugs ein (z.B. M06). Wenn dieser Befehl in demselben NC-Satz wie der WerkzeugwechselBefehl steht, wird das Werkzeug sofort geladen.

Beispiel: N1230 T0202 M6.

Vorschub einstellen

Geben Sie hier das Vorschub-Präfix ein.

Beispiel: Ist die Vorschubgeschwindigkeit mit F400 spezifiziert, dann setzen Sie 'F' in dieses Feld ein.

Spindeldrehzahl einstellen

Geben Sie hier das Spindeldrehzahl-Präfix ein.

Beispiel: Ist die Spindeldrehzahl mit S3000 spezifiziert, dann setzen Sie ein 'S' in dieses Feld.

Zusätzliche Definitionen

Werkzeugweg-Einheit

Definieren Sie in diesem Feld die Werkzeugweg-Einheit (z.B. 'mm').

Vorschub-Einheit

Definieren Sie in diesem Feld die Einheit für die Vorschubgeschwindigkeit (z.B. 'mm/min').

Dezimalstellen

Definieren Sie in diesem Feld die Anzahl der Dezimalstellen in der Backplot usw. gezeigt.

Eilganggeschwindigkeit (mm / min)

Geben Sie in diesem Feld die Eilganggeschwindigkeit vor.

Die CNC-Maschine-Einstellungen gelten nur für den gewählten Dateityp.
