v nabídce Vícekanálové na záložce NC Funkce. Dialog konfigurace Více kanálů je zobrazen dole.Volba Vícekanálové vám umožňuje v editoru korektně současně zobrazit NC programy pro 2 nebo 3 kanálové stroje. NC kódy pro každý kanál jsou automaticky zobrazeny ve svém vlastním okně po zadání odpovídajícího kódu Čekání.
Pro konfiguraci nastavení Více kanálů zvolte Vícekanálové z nabídky Typy souborů vlevo v okně dialogu nastavení editoru nebo klikněte na ikonu Nastavení více kanálů v nabídce Vícekanálové na záložce NC Funkce. Dialog konfigurace Více kanálů je zobrazen dole.
 |
Okna lze synchronizovat s kódy čekání a editaci lze provádět ve všech oknech. Kódy čekání, které odpovídají, jsou zobrazeny žlutě a chybějící kódy čekání jsou zobrazeny fialově. |
 |
|

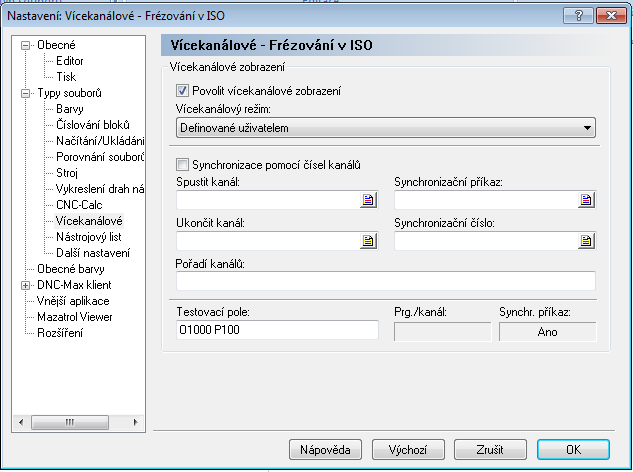

Dialog konfigurace Více kanálů. |
Zaškrtněte toto pole pro aktivaci vícekanálového zobrazení.
Použijte toto rozbalovací menu pro stanovení, jak číst vícekanálové informace. Můžete buď vybrat jeden z předdefinovaných typů, nebo vlastní typ pro ruční definici vícekanálových příkazů.
Zaškrtněte toto políčko, pokud synchronizační příkazy určují, s kterým kanálem se má provést synchronizace.
Příklad: !2 znamená synchronizaci s kanálem 2.
Pokud toto políčko není zaškrtnuto, provádí se synchronizace podle synchronizačních čísel.
Příklad: M303 znamená synchronizaci se všemi kanály, které obsahují M303.
Použijte toto pole pro určení začátku informací kanálu, pokud je víc kanálů uloženo v jednom souboru.
Příklad: Zadejte O, pokud každý kanál začíná s číslem O. Můžete zadat několik řetězců a oddělit je čárkou. Pokud například první kanál začíná s G13 a druhý kanál s G14, pak do tohoto pole zadejte G13,G14. Můžete zadat také začátek informací kanálu pomocí pokročilého spouštěče.
Použijte toto pole pro určení konce informací kanálu, pokud je víc kanálů uloženo v jednom souboru.
Příklad: Zadejte M30, pokud všechny kanály končí s M30. Můžete zadat také konec informací kanálu pomocí pokročilého spouštěče.
Použijte toto pole pro zadání synchronizačního příkazu.
Příklad: Pokud jsou synchronizační body označeny !1, !2, ..., zadejte ! do tohoto pole.Pokud zadáte příkaz pomocí pokročilého spouštěče, pak musíte kolem synchronizační informace umístit <>.
Příklad: Pro synchronizaci při M300-M399 do tohoto pole zadejte M3<[0-9][0-9]>. Pro synchronizaci při všech Pxxx zadejte do tohoto pole P<[0-9]+>.
Použijte toto pole pro zadání synchronizačního čísla.
Příklad: Pokud mají synchronizační body identifikační číslo, jako je WAIT(1001, kanál 1, kanál 2), kde identifikační číslo je 1001 a to musí odpovídat zároveň se synchronizačním příkazem.
Použijte toto pole pro zadání pořadí kanálů, například 1,3,2.
Použijte toto pole pro otestování vícekanálového nastavení.
