Nabídka Změnit. |
Tato kapitola popisuje funkce v nabídce Změnit, které vám umožňují rychle psát a měnit NC programy.
|
|
Nabídka Změnit. |
V tomto dialogu je možné nastavit posuv v aktivním programu. Uděláte to kliknutím a přetažením ukazatele nebo kliknutím na posuvnou lištu ukazatele, nebo zadáním nového posuvu do pole Nová hodnota posuvu (viz dále v kapitole). Klikněte na OK pro použití příkazu nebo Zrušit pro zavření okna bez provedení jakýchkoliv změn.
 |
|
Dialog Nastavení posuvu. |
Do tohoto pole zadejte procento, na které má být posuv změněn.
Do tohoto pole zadejte minimální hodnotu (v mm/min).
Do tohoto pole zadejte maximální hodnotu (v mm/min).
Do tohoto pole zadejte počet desetinných míst vpravo od desetinné čárky.
Budou upraveny pouze hodnoty, které jsou větší nebo rovny zde zadané hodnotě.
Budou upraveny pouze hodnoty, které jsou menší nebo rovny zde zadané hodnotě.
Zaškrtněte toto pole pro změnu posuvu pouze ve vybraných blocích programu.
V tomto dialogu se upravují otáčky vřetene v aktivním programu. Uděláte to kliknutím a přetažením ukazatele nebo kliknutím na posuvnou lištu ukazatele, nebo zadáním nových otáček do pole Nová hodnota otáček (viz dále v kapitole). Klikněte na OK pro použití příkazu nebo Zrušit pro zavření okna bez provedení jakýchkoliv změn.
 |
|
Dialog Upravit otáčky. |
Do tohoto pole zadejte procento, na které mají být otáčky změněny.
Zde zadejte minimální otáčky vřetene (v ot/min).
Zde zadejte maximální otáčky vřetene (v ot/min).
Zde zadejte počet desetinných míst vpravo od desetinné čárky.
Budou upraveny pouze hodnoty, které jsou větší nebo rovny zde zadané hodnotě.
Budou upraveny pouze hodnoty, které jsou menší nebo rovny zde zadané hodnotě.
Zaškrtněte toto pole pro změnu otáček vřetene pouze ve vybraných blocích v programu.
Provádí jednoduché matematické funkce na vybraných parametrech NC souboru.
 |
|

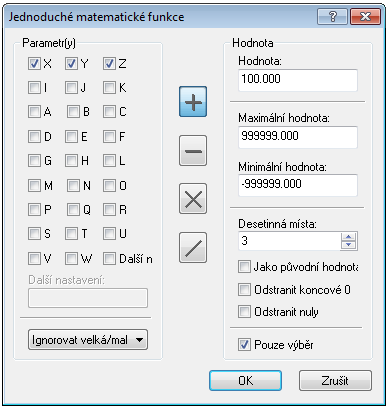

Dialog Jednoduché matematické funkce. |
Zatrhněte políčka u parametrů, které mají být změněny.
Zaškrtněte tuto volbu pro zadání parametrů s více než jedním znakem. To aktivuje vstupní pole, kam lze zadávat jména parametrů se speciálními znaky (Ó, Ö, Ø...) nebo více číslicemi (ABC).
V tomto poli zadejte VELKÁ a / nebo malá písmena parametrů, které mají být měněny.
Přičte zadanou hodnotu ke všem vybraným parametrům.
Odečte zadanou hodnotu od všech vybraných parametrů.
Vynásobí všechny vybrané parametry zadanou hodnotou.
Vydělí všechny vybrané parametry zadanou hodnotou.
Do tohoto pole zadejte hodnotu, která má být vložena do matematické funkce (sčítání / odčítání / násobení / dělení).
Do tohoto pole zadejte maximální hodnotu. Parametry s vyššími hodnotami, než zde zadanými, budou po provedení matematické funkce nastaveny na tuto maximální hodnotu.
Enter the minimum value in this field. Parameters with values lower than specified here after performing the mathematical function will be set to this minimum value.
Do tohoto pole zadejte počet desetinných míst vpravo od desetinné čárky.
Zaškrtněte toto pole, aby měla nová hodnota stejný počet desetinných míst jako hodnota původní.
Zaškrtněte toto pole pro odebrání všech nul z konce čísla.
Zaškrtněte toto pole pro odebrání všech nul ze začátku čísla.
Zaškrtněte toto pole pro změnu hodnot pouze ve vybraných blocích programu.
V tomto dialogu můžete otočit obrys kolem zadaného středu a o zadaný úhel. Klikněte na OK pro použití příkazu nebo Zrušit pro zavření okna bez provedení jakýchkoliv změn.
 |
|
Dialog Natočení |
Do těchto polí zadejte souřadnice středu natočení.
Do tohoto pole zadejte úhel natočení ve stupních.
Zde můžete zadat typ oblouku výběrem jednoho ze čtyř různých typů:
Do tohoto pole zadejte počet desetinných míst vpravo od desetinné čárky.
Zaškrtněte toto pole pro odebrání všech nul z konce čísla.
Zaškrtněte toto pole, pokud je řídicí systém nastaven pro práci v relativních souřadnicích (G91).
Zaškrtněte toto pole pro použití čárky (nikoliv tečky) jako desetinného znaku.
Zaškrtněte toto pole pro použití nemodálních hodnot X/Y/Z.
Zaškrtněte toto pole pro natočení pouze vybraných bloků programu.
V tomto dialogu můžete zrcadlit obrys vůči určené přímce. Klikněte na OK pro použití příkazu nebo Zrušit pro zavření okna bez provedení jakýchkoliv změn.
 |
|
Dialog Zrcadlení. |
Do těchto polí zadejte souřadnice bodu osy zrcadlení.
Do tohoto pole zadejte ve stupních úhel natočení osy zrcadlení.
Zde můžete zadat typ oblouku výběrem jednoho ze čtyř různých typů:
Do tohoto pole zadejte počet desetinných míst vpravo od desetinné čárky.
Zaškrtněte toto pole pro odebrání všech nul z konce čísla.
Zaškrtněte toto pole, pokud je řídicí systém nastaven pro práci v relativních souřadnicích (G91).
Zaškrtněte toto pole pro použití čárky (nikoliv tečky) jako desetinného znaku.
Zaškrtněte toto pole pro použití nemodálních hodnot X/Y/Z.
Zaškrtněte toto pole pro zrcadlení pouze vybraných bloků programu.
V tomto dialogu můžete pro aktivní program definovat kompenzaci dráhy nástroje (odsazení) od naprogramované kontury obrobku vlevo (G41), nebo vpravo (G42) - podle směru posuvu -, kvůli kompenzaci různých tvarů nástrojů.
 |
|
Dialog Odsazení/Nástrojová korekce. |
Do tohoto pole zadejte velikost odsazení.
Zapne kompenzaci frézovací dráhy s odsazením vlevo (G41).
Zapne kompenzaci frézovací dráhy s odsazením vpravo (G42).
Zde můžete zadat typ oblouku výběrem jednoho ze čtyř různých typů:
Do tohoto pole zadejte počet desetinných míst vpravo od desetinné čárky.
Zaškrtněte toto pole pro odebrání všech nul z konce čísla.
Zaškrtněte toto pole, pokud je řídicí systém nastaven pro práci v relativních souřadnicích (G91).
Zaškrtněte toto pole pro použití čárky (nikoliv tečky) jako desetinného znaku.
Zaškrtněte toto pole pro použití nemodálních hodnot X/Y/Z.
Zaškrtněte toto pole pro odsazení pouze vybraných bloků programu.
Tento dialogu posune obrys. Posun je přemístěn do polohy posunutí o hodnoty zadané do polí Posunutí (X,Y,Z).
 |
|
Dialog Posunutí. |
Do těchto polí zadejte hodnoty X, Y, a Z pro posunutí obrysu.
Zde můžete zadat typ oblouku výběrem jednoho ze čtyř různých typů:
Do tohoto pole zadejte počet desetinných míst vpravo od desetinné čárky.
Zaškrtněte toto pole pro odebrání všech nul z konce čísla.
Zaškrtněte toto pole, pokud je řídicí systém nastaven pro práci v relativních souřadnicích (G91).
Zaškrtněte toto pole pro použití čárky (nikoliv tečky) jako desetinného znaku.
Zaškrtněte toto pole pro použití nemodálních hodnot X/Y/Z.
Zaškrtněte toto pole pro posunutí pouze vybraných bloků programu.
Tuto funkci použijte pro převedení programu Heidenhain CNC na programy ISO.
Otevře kalkulačku Windows.
