Diagramas de conexión RS-232

Diagrama del conector RS-232 de 9 pines


Diagrama de pines del conector DE-9 hembra (cara de acoplamiento)	Diagrama de pines del conector DE-9 hembra (cara de soldadura)

En la siguiente tabla se muestran las señales RS-232 y los pines asignados al conector DE-9.

RS-232 de 9 pines.
Pin	Señal	Nombre
2	Received Data	RX
3	Transmitted Data	TX
4	Data Terminal Ready	DTR
5	Signal Ground	GND
6	Data Set Ready	DSR
7	Request To Send	RTS
8	Clear To Send	CTS

Sólo son mostradas las señales utilizadas habitualmente en la comunicación RS-232.

Diagrama del conector RS-232 de 25 pines

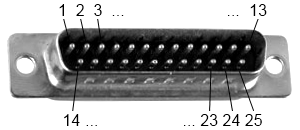

Diagrama de pines del conector DB-25 macho (cara de acoplamiento)	Diagrama de pines del conector DB-25 macho (cara de soldadura)

En la siguiente tabla se muestran las señales RS-232 y los pines asignados al conector DB-25. Hay 25 conexiones en la especificación completa, pero es muy probable encontrar menos de la mitad de éstas en una interfaz determinada.

RS-232 de 25 pines.
Pin	Señal	Nombre
3	Received Data	RX
2	Transmitted Data	TX
20	Data Terminal Ready	DTR
7	Signal Ground	GND
6	Data Set Ready	DSR
4	Request To Send	RTS
5	Clear To Send	CTS

Sólo son mostradas las señales utilizadas habitualmente en la comunicación RS-232.
