Câble série standard RS-232

Pour construire un câble série standard RS-232, il vous faut deux connecteurs femelles 9 ou 25 broches et un câble à 5 fils, de préférence un câble blindé.

Connecteur AConnecteur B
RXTX
TXRX
RTSCTS
CTSRTS
GNDGND

Câble série standard RS-232

Si le câble est blindé, utilisez le blindage comme masse (GND).

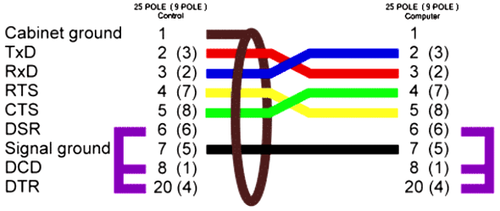

Câble RS-232 standard entre PC et CN avec contrôle de flux matériel

Dans une connexion à 9 broches (sur la commande), la masse de l'armoire doit être reliée au boîtier métallique

Câble RS-232 standard entre PC et CN avec contrôle de flux logiciel

Dans une connexion à 9 broches (sur la commande), la masse de l'armoire doit être reliée au boîtier métallique

Câble RS-232 OKUMA entre PC et CN avec contrôle de flux matériel
