Brochage RS-232

Présentation d'un connecteur RS-232 9 broches


Schéma d'un connecteur 9 broches (face d'accouplement)	Schéma d'un connecteur 9 broches (face à soudure)

Le tableau suivant montre les signaux d'un connecteur RS-232 à 9 broches.

RS-232 9 broches
Broche	Désignation	Nom
2	Données reçues	RX
3	Données émises	TX
4	Terminal prêt	DTR
5	Masse logique	GND
6	Prêt à recevoir	DSR
7	Demande pour émettre	RTS
8	Prêt à émettre	CTS

Seuls les signaux utilisés dans la communication ordinaire avec RS-232 sont mentionnés ici.

Présentation d’un connecteur RS-23225 broches

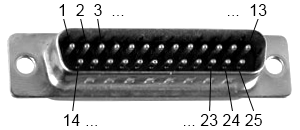

Schéma d'un connecteur 25 broches (face d'accouplement)	Schéma d'un connecteur 25 broches (face à soudure)

Le tableau ci-dessous montre les signaux d'un connecteur RS-232 à 25 broches. Le brochage renferme 25 connexions mais il est très probable de trouver moins de la moitié dans une interface donnée.

RS-232 25 broches
Broche	Désignation	Nom
3	Données reçues	RX
2	Données émises	TX
20	Terminal prêt	DTR
7	Masse logique	GND
6	Prêt à recevoir	DSR
4	Demande pour émettre	RTS
5	Prêt à émettre	CTS

Seuls les signaux utilisés dans la communication ordinaire avec RS-232 sont mentionnés ici.
