En una conexión de 9 pines (en el control), la masa del equipo debería conectarse a la carcasa metálica. |

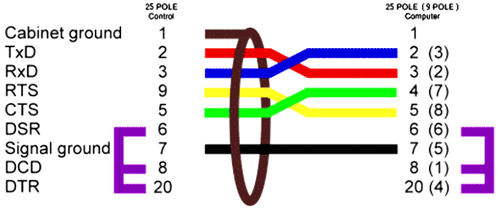

Para construir un cable de comunicación serie RS-232 estándar, necesitará dos conectores de 9 pines (DE-9) o de 25 pines (DB-25), y un cable de cinco hilos, preferiblemente apantallado. Realice las conexiones tal y como se indican en la tabla y diagramas siguientes.
| Conector A | Conector B |
| RX | TX |
| TX | RX |
| RTS | CTS |
| CTS | RTS |
| GND | GND |
Si el cable está apantallado, debería utilizar el apantallamiento como masa (GND).
|
|
En una conexión de 9 pines (en el control), la masa del equipo debería conectarse a la carcasa metálica. |
 |
|
En una conexión de 9 pines (en el control), la masa del equipo debería conectarse a la carcasa metálica. |
 |
