Gänga delen med gängtapp

I följande del av denna tutorial kommer vi att generera ett NC-program för att gänga ett hål på arbetsstycket. Stegen för att göra detta är beskrivet nedan.

Du kan titta på den relaterade videon till denna del av tutorialen här (engelska):

Generera en gängcykel

Kontrollera att filtypen (NC-formatet) är ISO Svarvning för hålgängning av exempelprogrammet.

Välj sedan funktionen för borrning genom att klicka på ikonen Ändborrning i verktygsfältet Svarvoperationer.

Detta öppnar upp rutan för Ändborrning till vänster om ritningsytan. Ange de värden som visas i dialogrutan nedan.

Kommentar: Den här kommentaren kommer att synas i det slutliga NC-programmet. Det är alltid en god vana att ha med en kommentar för att kunna urskilja de olika operationerna från varandra i det färdiga programmet.
Återdragningshöjd (Abs.): Avståndet som verktyget kommer att dras tillbaka med efter att operationen är avslutad.
Säkeravstånd (Abs.): Avståndet från startpositionen av operationen där matningen går från snabbtransport till matning.
Startdjup: Djupet där operationen kommer att påbörjas.
Slutdjup: Det sista djupet av operationen.

Gängoperationen är definierad av parametrarna här ovan. Efter att de har matats in kommer skärmen att se ut så som den nedan.

De fyra angivna avstånden visas som kryss på ritningen.

Klicka på knappen Parametrar i Ändborrningsrutan för att öppna dialogrutan för parametrarna. Ange följande värden från dialogrutan nedan.

Lägg märke till att endast ett fåtal parametrar är tillgängliga för konfigurering. Det är inte längre möjligt att använda urspåning, matning och väntetider eftersom Operationstyp är valt till Gängning CW G84.

Borrparametrar

Operationstyp: Operationstypen kan vara antingen Borrning G83 eller Gängning CW G84 för fasta cykler och Borrning eller Borrning med urspåning för cyklar i klartext.

Använd spetskompensering: Anger om spetskompensering ska användas. Detta alternativ används för genomborrning av en del. Det kommer att förlänga hålen baserat på geometrin av borret.

Spetsvinkel: Borrets spetsvinkel.

Borrdiameter: Borrets diameter.

Spetskompensation: Längden på borrets spets. Detta är längden från spetsen till borrens fulla diameter.

Stigning: Anger hur mycket verktyket ska förflyttas ner för varje varv.

Klicka på OK för att använda värdena och stänga dialogrutan.

Prova att experimentera med de olika parametrarna för att se hur de förändrar den genererade verktygsbanan.

Exportera verktygsbanan och simulera i Editorn

Klicka på Export till urklipp för att generera NC-programmet. Programmet finns nu i datorns urklipp och är redo att klistras in i CNC-programmet.

Byt fönstret till NC-programmets fönster och tryck Ctrl + End för att flytta markören till slutet av programmet. Klistra in texten från urklippet genom att antingen trycka Ctrl + V eller genom att klicka på ikonen Klistra in från verktygsfältet Redigera i Editor-fliken.

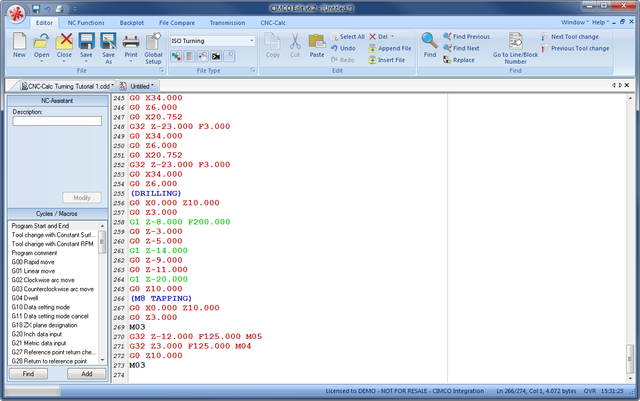

Nu borde NC-programmet se ut så som följande skärm.

För att verifiera den genererade verktygsbanan måste vi simulera den genom att använda den inbyggda grafiska simuleringen.

Klicka på fliken Simulering överst i Ribbon-menyn och klicka sedan på ikonen Simuleringsfönster i verktygsfältet Arkiv för att öppna simuleringsfönstret.

Nu öppnas ett fönster likt det här nedan.
