Tracer des lignes verticales et horizontales

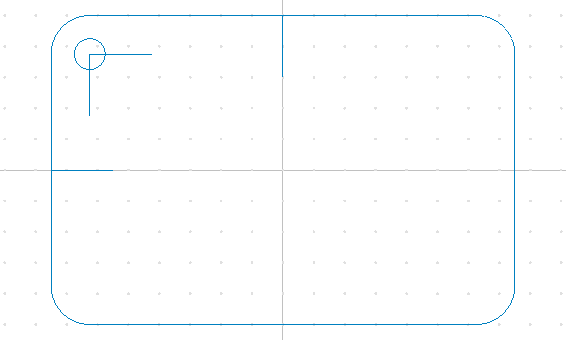

Lignes verticales

• Activez les fonctions d'accrochage Points centres et Points milieux .

• Cliquez sur l'icône Verticale de la barre d'icônes Dessiner points / lignes pour tracer une ligne verticale.

• Entrez Longueur de ligne = -20.0 dans la petite fenêtre qui apparaît. La valeur négative indique que la ligne verticale est dans la direction -Y du point de départ de la ligne.

• Accrochez le curseur au centre du cercle tracé à l'étape précédente.

• Cliquez pour ajouter une ligne verticale.

• Accrochez ensuite le curseur au milieu de la ligne horizontale supérieure (correspond à l'axe Y).

• Cliquez pour ajouter une seconde ligne verticale. Cette ligne servira à reproduire la pièce symétriquement par rapport à l'axe Y.

Lignes horizontales

• Cliquez sur Hotizontale de la barre d'icônes Dessiner points / lignes pour tracer une ligne horizontale.

• Procédez comme précédemment pour tracer une ligne de Longueur = 20 à partir du centre du même cercle. Cette fois, la longueur de la ligne est une valeur positive pour indiquer que la ligne horizontale est dans la direction +X.

• Ajoutez ensuite une ligne horizontale de symétrie à partir du milieu de la ligne verticale gauche (correspond à l'axe X).
